Panasonic WV-SF438
310万画素で高解像度・高画質な、全方位の撮影を可能にしたネットワークカメラ
３メガピクセルフルHD対応の360°全方位ネットワークカメラ。薄型・コンパクトで、多彩な映像配信モードを搭載しています。
Panasonic WV-SF438 詳細
NETWORK CAMERA

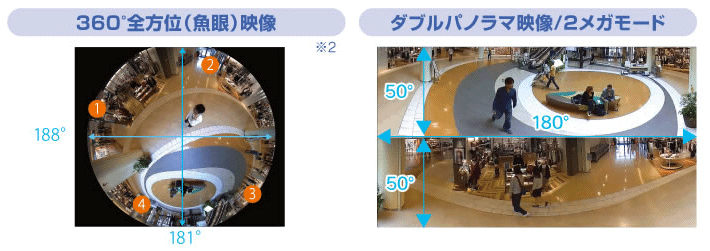

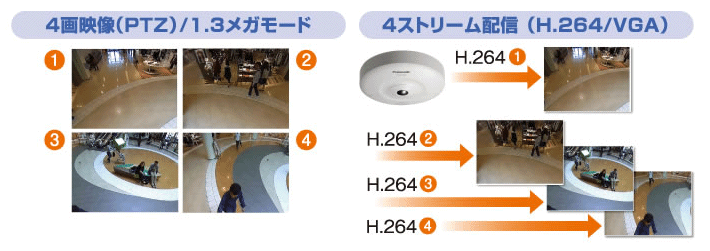

多彩な撮影モードで全方位を監視
超広角魚眼レンズを搭載し、1台のカメラで360°全方位を監視することができます。また、歪補正機能の搭載により、広角レンズ特有の歪みを軽減し自然な映像を配信します。多彩な撮影モードを搭載しており、設置箇所、運用目的に合わせた撮影モードを選択することができます。

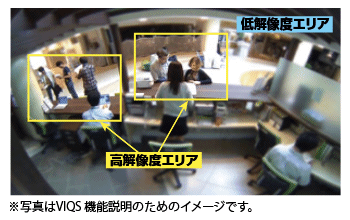

2エリアVIQS※1（指定エリア画質可変）機能を搭載
全体のデータ量は変えずに、指定した領域だけを最大2カ所まで高解像度で配信することができる2エリアVIQS※1機能を搭載。指定した領域は高解像度で、指定外の領域は低解像度画質となり、注視したい箇所の見やすさ向上はもちろん、全体の配信データ量の抑制を実現します。
（H.264画像のみ適用可能、高解像度の領域が全画面比40 ％以下の指定）。※撮像モードが魚眼、パノラマ、ダブルパノラマの場合に使用できます。
Panasonic WV-SF438 仕様
NETWORK CAMERA
カメラ部仕様
| 撮像素子 | 1/3型 MOSセンサー |
| 有効画素数 | 約310万画素 |
| 走査面積 | 4.51 mm（H）×3.38 mm（V） |
| 走査方式 | プログレッシブ |
| 最低照度（※換算値） | 【カラー】 1.5 lx（F2.4、オートスローシャッター ： Off（1/30 s）、ゲイン : On（High）） 0.1 lx（F2.4、オートスローシャッター ： 最大16/30 s、ゲイン : On（High））※ |
| 【白黒】 1.2 lx（F2.4、オートスローシャッター ： Off（1/30 s）、ゲイン : On（High）） 0.08 lx（F2.4、オートスローシャッター ： 最大16/30 s、ゲイン : On（High））※ |
|
| スーパーダイナミック | On／Off |
| ダイナミックレンジ | 52 dB typ.(スーパーダイナミックOn時) |
| ゲイン（AGC） | On（High）／On（Mid）／On（Low）／Off |
| 暗部補正 | On／Off（スーパーダイナミックOff時のみ） |
| 光量制御 | フリッカレス（50 Hz／60 Hz）／ELC |
| ELC（最長露光時間） | ●スーパーダイナミックOnの場合 1/30 s ●スーパーダイナミックOffの場合 1/30 s、3/100 s、3/120 s、2/100 s、2/120 s、1/100 s、1/120 s、1/250 s、1/500 s、1/1000 s、1/2000 s、1/4000 s、1/10000 s |
| オートスローシャッター | Off（1/30 s）、最大2／30 s、最大4／30 s、最大6／30 s、最大10／30 s、最大16／30s |
| 簡易白黒切換 | Off／Auto |
| ホワイトバランス | ATW1／ATW2／AWC |
| デジタルノイズリダクション | High／Low |
| プリセットポジション数 | 16か所 画像の種類が4画PTZ、1画PTZのとき、プリセットが利用できます。 |
| 自動モード | オートパン／プリセットシーケンス 画像の種類が4画PTZ、1画PTZのとき、自動モード機能が利用できます。 |
| セルフリターン | 10秒／20秒／30秒／1分／2分／3分／5分／10分／20分／30分／60分 画像の種類が4画PTZ、1画PTZのとき、セルフリターンが利用できます。 |
| プライバシーゾーン | 塗潰し／Off（ゾーン設定 最大4か所） |
| VIQS | On／Off（最大2か所）ただし、画像の種類が4画PTZ、1画PTZ、4ストリームのときはVIQSは機能しません。 |
| 画面内文字表示 | 最大20文字（アルファベット、カタカナ、数字、記号） On／Off ただし、画像の種類が4ストリームのときは、4つの画像それぞれに画面内文字を指定できます。 |
| 動作検知（VMD） | On／Off、4エリア設定可能 |
| 焦点距離（f） | 0.837 mm |
| 最大口径比（F） | 1 ： 2.4（固定） |
| 画角 | 水平188° 垂直181° |
| ネットワーク | 10BASE-T／100BASE-TX、RJ45コネクター |
| 画像解像度 |
●2M パノラマ［16：9］／2M ダブルパノラマ［16：9］： H.264（1）／JPEG ： 1920×1080／640×360／320×180 最大30 fps H.264（2） ： 640×360／320×180 最大30 fps ●1M パノラマ［16：9］／1M ダブルパノラマ［16：9］ H.264（1）／JPEG : 1280×720／640×360／320×180 最大30 fps H.264（2） ： 640×360／320×180 最大30 fps ●1.3M 魚眼［4：3］／1.3M 4画PTZ［4：3］／1.3M 1画PTZ［4：3］ H.264（1）／JPEG : 1280×960／640×480／320×240 最大30 fps H.264（2） ： 640×480／320×240 最大30 fps ●パノラマ＋4画PTZ／パノラマ＋1画PTZ／ダブルパノラマ＋4画PTZ／ダブルパノラマ＋1画PTZ： ≫パノラマ／ダブルパノラマ配信時 H.264（1）／JPEG : 1920×1080／640×360／320×180 最大15 fps ≫4画PTZ／1画PTZ配信時 H.264（2）／JPEG : 1280×960／640×480／320×240 最大15 fps ●VGA 4ストリーム ※： Ch1～Ch4 640×480、各最大30 fps ※H.264のみ対応 ※SDカード機能OFFなどの仕様制約があります ●3M 魚眼［4：3］： H.264（1） ： 1280×960 最大15 fps JPEG ： 2048×1536 最大15 fps |
| 画像圧縮方式※1 | H.264 画質選択：動き優先／標準／画質優先 配信方式：ユニキャスト／マルチキャスト ビットレート：（固定ビットレート／ベストエフォート配信） 64 kbps／128 kbps／256 kbps／384 kbps／ 512 kbps／768 kbps／1024 kbps／1536 kbps／ 2048 kbps／3072 kbps／4096 kbps／8192 kbps／ 10240 kbps／12288 kbps／14336 kbps （フレームレート指定） 1 fps／3 fps／5 fps／7.5 fps／10 fps／12 fps／15 fps／20 fps／30 fps |
| JPEG（ MJPEG） 画質選択： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階） 配信方式：PULL／PUSH | |
| 画像更新速度 | 0.1 fps～30 fps（JPEGとH.264同時動作時のJPEGフレームレートは制限あり） |
| 音声圧縮方式 | G.726（ADPCM）32 kbps／16 kbps G.711 64 kbps |
| 配信量制御 | 制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／ 2048 kbps／4096 kbps／8192 kbps |
| 対応プロトコル |
【IPv6】 TCP／IP、UDP／IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTP、MLD、 ICMP、ARP |
|
【IPv4】 TCP／IP、UDP／IP、HTTP、HTTPS、RTSP、RTP、RTP／RTCP、FTP、SMTP、DHCP、DNS、 DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP |
|
| 最大接続数 | 14（カメラへ同時接続できるセッション数）※条件による |
| FTP クライアント | アラーム画像送信、FTP定期送信 （FTP定期送信失敗時、SDメモリーカードにバックアップ可能） |
| マルチスクリーン | 同時に16台のカメラの画像を表示（自カメラ含む） |
| 推奨SDXC／SDHC／SDメモリーカード（別売り）※2 | パナソニック株式会社製（業務用SDメモリーカード） （miniSDカード、microSDカードは除く） SDXCメモリーカード ： 64 GB、128 GB SDHCメモリーカード ： 4 GB、8 GB、16 GB、32 GB SDメモリーカード ： 2 GB |
| 携帯電話対応 | NTTドコモ、au（KDDI）、SoftBank JPEG画像表示 |
| 携帯端末対応 | iPad、iPhone、iPod touch（iOS 4.2.1以降）、Android™端末 |
| 電源 | DC12 V、PoE（IEEE802.3af準拠） |
| 消費電力 | DC12 V ： 540 mA／6.5 W、PoE 48 V：125 mA／6.0 W（クラス2機器） |
| 使用温度範囲 | －10 ℃～＋50 ℃（天井設置／壁設置／カメラ取付台設置）、－10 ℃～＋40 ℃（卓上設置／三脚設置） |
| 使用湿度範囲 | 90 ％以下（結露しないこと） |
| 外部I/O端子 | アラーム入力1、 アラーム入力2/アラーム出力、アラーム入力3/AUX出力 各1端子 |
| 内蔵マイク | エレクトレットコンデンサマイク |
| マイク入力（外部） | φ 3.5 mmモノラルミニジャック 入力感度： －48 dB±3 dB（ 0 dB=1 V/Pa, 1 kHz）、入力インピーダンス： 約 2 kΩ/不平衡 使用可能マイク ： プラグインパワー方式 供給電圧 ： 2.5 V±0.5 V、推奨ケーブル長 ： 1 m未満 |
| ライン入力 | 入力感度 ： 約－10 dBV、推奨ケーブル長 ： 10 m未満 |
| オーディオ出力 | φ3.5 mmステレオミニジャック（出力はモノラル） 出力レベル ：－ 20dBV、 出力インピーダンス： 約 600 Ω/不平衡 推奨ケーブル長 ： 10 m未満、アンプ内蔵の外部スピーカーを使用してください。 |
| 設置方法 | 天井設置／壁設置／カメラ取付台設置／卓上設置／三脚設置 |

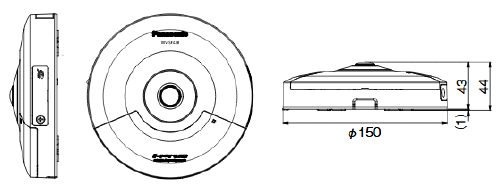

| 寸法 | 直径 150 mm 高さ 44 mm |
| 質量 | 約370 g（カメラ本体） 約90 g（アタッチメント）、約50 g（卓上カバー） |
| 仕上げ | 本体 ： ABS樹脂、セイルホワイト |
